高压三通选购时的注意事项与停泵时水锤的特性
高压三通选购时的注意事项：
(1)首先先确定被控制的介质是油还是水。
(2)计算被控制的介质的流量m3/h。
(3)根据被控制的介质及其设计流量来选择高压三通调温阀口径。
(4)根据阀体材料（铸铜或T铸铁）、连接形式（F法兰、G管螺纹、ZG锥管螺纹）、阀门结构型式（Z转阀式、H滑阀式）、温度调节范围和安装型式确定高压三通调节阀型号。
(5)根据三个阀口流体的不同流向，高压三通调温阀可用于合流或分流控制场合。
(6)高压三通调温阀可以替代一个二通阀和一个高压三通接管。
(7)为防止介质中杂质卡死或堵塞，高压三通调温阀宜在该阀前设置过滤器。
(8)高压三通调温阀可任意位置安装，但应急手动装置面应安装在便于操作的位置。
(9)转阀式高压三通调温阀有六种安装型式，适应任意管向的联结，安装型式根据系统实际管路联结选定。
(10)合流式高压三通调温阀的作用是将两种不同温度的流体通过阀门混合成温度介于前两者之间的第三种温度的流体，这种阀有两个进口（B为高温入口，C为低温入口）和一个出口（A），感温元件装在出口（A）处。分流式高压三通调温阀的作用是把一种流体通过阀后按比例分成两路，当阀在关闭一个出口的同时就打开另一个出口，这种阀有一个入口（A）和两个出口（B为旁通回流口，C为分流冷却口）。

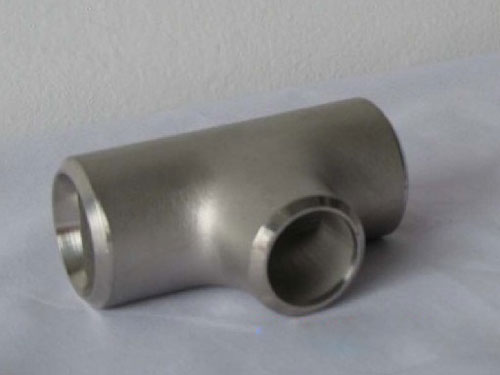

高压无缝三通为管件、管道连接件。又叫管件高压三通或者高压三通管件，高压三通接头，用在主管道要分支管处。高压三通有等径和异径之分，等径高压三通的接管端部均为相同的尺寸；异径的高压三通的主管接管尺寸相同，而支管的接管尺寸小于主管的接管尺寸。停泵时高压三通管道的水锤特性在绪论中介绍过根据水锤的成因可将水锤现象分为启泵水锤、停泵水锤、关阀水锤，分析都是由于阀门关闭所引起的水锤现象，高压三通管道直接与水库相连，边界条件比较简单，水锤变化也比较简单，但在实际生产、生活中很少有直接与水库相连的，大多数情况都是用水泵进行供水。在用泵供水系统中当遭遇断电或其他突发状况停泵时，引起水泵反转，会破坏泵房内的设备或管道，造成泵房的淹没；整个泵系统中水压急剧降低，最低水头包络可能低于输水干管轴线，管道压强会比正常工作水锤大几倍，甚至是几十倍，会引起管道的激烈震荡，从而导致多处发生水柱分离，极易产生具有破坏性的断空腔弥合水锤，压力过大引起管道接头断开，阀门遭到破坏，严重的甚至引起管道爆炸。因此本章将分析当停泵时所引起的高压三通管内的水锤压力的传播与分布情况，为实际工程中采取保护提出理论依据。
三通厂家说典型工况分析泵——高压三通管——阀门系统供水，为了编程计算及分析研究，依据分段方法将高压三通管视为节点，标记为a，泵站到高压三通管之间的管段管段为管段①，高压三通管到阀门1间的管段②，高压三通管到阀门2间的管段③。根据停泵时阀门的开闭情况可将停泵水锤分为以下三种典型工况：
典型工况
1：泵开启后正常供水，两端阀门处于敞开时的状态为恒定流，当断电停泵时产生的水锤；
典型工况
2：泵开启后正常供水，阀门1处于关闭状态，阀门2处于敞开状态，此为初始状态；当断电停泵时产生的水锤；典型工况3：泵开启后正常供水，阀门1处于敞开状态，阀门2处于关闭状态，此为初始状态；当断电停泵时产生的水锤。
盐山县鑫茂管件制造有限公司专业生产三通系列产品，有对焊三通，碳钢三通，无缝三通，焊接三通，冲压三通，国标三通等产品，三通为管件、管道连接件。又叫管件三通或者三通管件，三通接头，用在主管道要分支管处。三通是具有三个口子，即一个进口，两个出口；或两个进口，一个出口的一种化工管件，有T形与Y形，有等径管口，也有异径管口，用于三条相同或不同管路汇集处。三通的主要作用是改变流体方向的。
|
