 怎样提高斜楔机构的工作效率

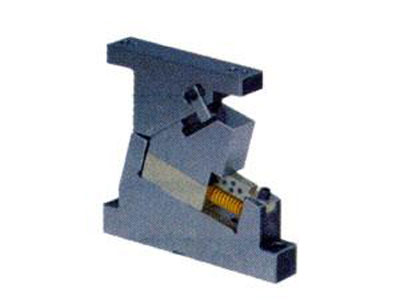

斜楔机构按滑块的附着方式，常用斜楔机构可分为3种类型：
普通斜楔机构，滑块即斜楔导滑板附着于下模，称为平楔；滑块附着于上模，模具如刻印凸模、模具标准件工作完后随上模上行，称为吊楔机构；双动斜楔机构，即是斜楔制成以面为斜面，反侧块也做成滑块，当斜楔运动时可带动飘滑块，能实现一次完成板料负角弯曲。普通斜楔机构，滑块一般附着于下模，使设计和运动相对比较简单，但有些情况，滑块附着于下模时，制件的送入和取出不方便，或影响模具其它功能的实现，此时应考虑吊楔机构。按滑块的运动方式，斜楔机构又分为平斜楔机构和倾斜式斜楔机构(模具本体与滑块接触而为斜面)。
(1)当β≤20度时，θ=40度+β/2，模具设计可根据具体情况选用普通斜楔机构或吊楔机构。
(2)当β>20度时，应虑使用吊楔机构。
(3)当β>45度，使用吊楔机构，斜楔角θ通常取90度，此时斜楔与滑块的接触面为水平而。
(4)普通斜楔机构与吊楔机构的运动分析及受力分析完全一样，所不同的是普通斜楔机构滑块附着于下模，而吊楔机构的滑块附着于上模，摸具工作完后随上模上行。
双楔角斜楔机构的楔面接触形式可采用滚子形式，也可以用不带滚子的滑动摩擦形式。后者在楔角取推荐值范围时可使加紧机构实现自锁，但增力比自锁时减小。因此斜楔面接触形式的选择，应根据夹紧机构是否要求自锁和增力比自锁的设计要求决定。进行双楔角斜楔面的结构设计时，应将a1、a2楔角交换处表面改用适合的圆弧面形状，以避免顶柱的运动在该部位出现冲击现象。 |
