| 品牌 |
上海来宏 |
型号 |
DZ20Y-225T/3300 |
| 极数 |
3P |
额定频率 |
50（Hz） |
| 额定绝缘电压 |
660（V） |
脱扣器电流 |
225（A） |
| 产品认证 |
CCC |
安装方式 |
固定式 |
| 速度 |
快速型 |
灭弧介质 |
空气式 |
| 结构 |
塑壳式 |
操作方式 |
手动操作 |

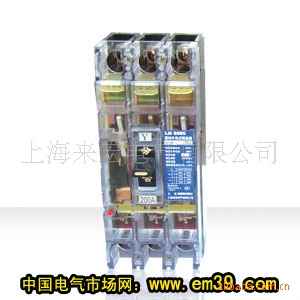

供应DZ20Y-225T/330可视化塑壳断路器
1 用途及适用范围：
1.1 用途

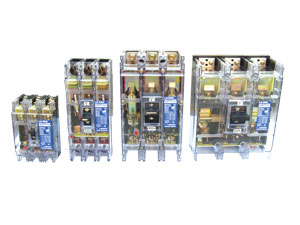

DZ20系列透明塑料外壳式断路器（以下简称断路器），适用于交流380V、50Hz及以下的电路中作配电用，额定电流225A及以下和400A（Y型）的断路器可作保护电动机之用。
配电用断路器在配电网络中用来分配电能和保护线路及电源设备的过载、短路和欠电压。
保护电动机用断路器在配电网络中用来保护电动机的过载、短路和欠电压；在正常情况下，断路器可为线路的不频繁转换及电动机的不频繁起动之用。
1.2 适用范围
1.2.1 周围空气温度：上限值不超过＋40℃，下限值不超过－5℃，24h的平均值不超过35℃。
1.2.2 安装地点的海拔高度不超过200m。
1.2.3 大气的相对湿度，在周围最高温度为＋40℃时，不超过50％；在最湿月的平均温度为25℃时，月平均最大相对湿度为90％，并考虑到因温度变化发生在产品表面上的凝露。
1.2.4 污染等级3
1.2.5 安装类别：主回路应符合安装类别Ⅲ，不接至主回路的辅助回路应符合安装类别Ⅱ。
2 断路器型号及其含义
表1 脱扣器方式及附件代号
| |
一 |
报警 |
分励 |
辅助 |
欠电压 |
分励辅助 |
分励
欠电压 |
双辅助 |
辅助
欠电压 |
分励报警 |
辅助报警 |
欠电压报警 |
分励
辅助报警 |
分励欠电压报警 |
双辅助报警 |
辅助欠电压报警 |
| 瞬时脱扣器 |
200 |
208 |
210 |
220 |
230 |
240 |
250 |
260 |
270 |
218 |
228 |
238 |
248 |
258 |
268 |
278 |
| 复式脱扣器 |
300 |
308 |
310 |
320 |
330 |
340 |
350 |
360 |
370 |
318 |
328 |
338 |
348 |
358 |
368 |
378 | |
|
3 基本参数
3.1 断路器的基本参数见表2
表2
| 型号 |
通断能力 |
壳架等级电流Inm(A) |
额定绝缘电压Ui(V) |
额定工作电压Ue(V) |
额定频率HZ |
极数 |
瞬时脱扣器
额定电流倍数 |
脱扣器额定电流In(A) |
| 级别 |
有效值(A) |
配电保护用 |
电动机保护用 |
| DZ20-100 |
Y |
18 |
100 |
500 |
AC380 |
50 |
3 |
10In |
12In |
16,20,32,40,63,80,100 |
| J |
35 |
| DZ20-160 |
C |
12 |
160 |
10In |
12In |
16,20,32,40,50,63,
80,100,125,160 |
| DZ20-225 |
Y |
25 |
225 |
5In或10In |
8In或12In |
100,125,160,200,225 |
| J |
42 |
| C |
15 |
250 |
10In |
12In |
100,125,160,180,200
225 |
| DZ20-400 |
Y |
30 |
400 |
10In |
12In |
200,250,315,350,400 |
| J |
42 |
| C |
20 |
100,125,160,180,200,
250,315,350,400 |
| DZ20-630 |
Y |
30 |
630 |
5In或10In |
8In或12In |
500,630 |
| J |
50 |
|
C |
20 |
10In |
12In |
400,500,630 |
注：表2中当脱扣器额定电流小于40A时，瞬时脱扣器最小整定电流为500A，瞬时脱扣器整定值具有±20％的准确性。 |
表3
| 用途 |
脱扣器额定电流Ir |
不脱扣 |
脱扣 |
环境空气温度 |
| 额定电流倍数 |
时间(h) |
额定电流倍数 |
时间(h) |
| 配电用断路器 |
≤40 |
1.05 |
1 |
1.3 |
1 |
40℃ |
| ≤40 |
1.05 |
2 |
1.3 |
2 |
| 保护电动机用断路器 |
|
1.0 |
2 |
1.20 |
2 |
3.2 断路器的过载保护特性（表3）
3.3 电动操作机构动作值
断路器在用电动操作机构操作时，在额定控制电源电压85-110％之间任一电压下，以及在空载和额定短路接通能力之间的所有情况下，断路器都能可靠工作。
3.4 分励脱扣器动作值
交流50Hz，220V或380V，分励脱扣器能在额定控制电压70-110％之间准确地工作。
3.5 欠电压脱扣器
交流50Hz，220或380V，欠电压脱扣器能在额定工作电压70-35％时，能可靠工作。
3.6 辅助触头：在不装欠电压脱扣器和分励脱扣器时，可装辅助触头，辅助触头地技术参数见表4。 |
|
| |
|
|
表4
|
适用壳架等级额定
电流的断路器 |
约定发热电流(A) |
交流380时额定电流(A) |
| 400A以上 |
6 |
3 |
| 200A以上 |
3 |
0.4 | |
4 使用和维护
5.1 断路器应垂直安装，安装前应检查断路器名牌上所列的技术参数是否符合使用要求。
5.2 板前接线的断路器允许安装在金属板或金属支架上，但板后接线的断路器一般安装在绝缘底板上。
5.3 本系列断路器飞弧距离为200mm，断路器的进线端应用绝缘材料包扎200mm或用绝缘板把相间隔开。
5.4 断路器在正常工作时不需要维护和修理，但在受到较大的故障电流后，必须进行仔细检查，查看触头是否良好，并清除断路器内部的尘埃及金属粒子，在设备停机维修时，可打开断路器，在传动的轴销处加钟表油。
5 订货须知
用户在订货时，须将断路器的型号、规格写清除，采用欠电压或分励脱扣器应写明交流电压值。
例：DZ20Y－225/330板后接线，（板前接线可不写）
欠电压脱扣交流380V，额定电流225A |
