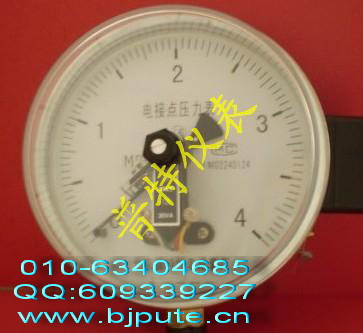

 磁助电接点压力表广泛应用于石油、化工、冶金、电力、机械等
工业部门或机电设备配套中测量无爆炸危险的各种流体介质压力。
通常，仪表经与相应的电气器件(如继电器及变频器等)配套使用，
即可对被测(控)压力系统实现自动控制和发信(报警)的目的。
结构原理
电接点压力表由测量系统、指示系统、磁助电接点装置、外壳、调整装置和接线盒（插头座）等组成。
电接点压力表的工作原理是基于测量系统中的弹簧管在被测介质的压力作用下，追使弹簧管之末端产生相应的弹性变形一位移，借助拉杆经齿轮传动机构的传动并予放大，由固定齿轮上的指示（连同触头）逐将被测值在度盘上指示出来。与此同时，当其与设定指针上的触头（上限或下限）相接触（动断或动合）的瞬时，致使控制系统中的电路得以断开或接通，以达到自动控制和发信报警的目的。
主要技术参数:
表盘标度范围、精确度等级
|
表盘直径（mm） |
标度范围(MPa) |
精度度等级(%) |
|
￠60 |
0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；
-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4 |
2.5 |
|
￠100 |
0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；
-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4 |
1.6
(1) |
|
￠150 |
0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；
-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4 |
1.6
(1) |
安装方式:
1 · 轴向带前边
2 ·径向无边
3 · 径向带前边
接点电气参数
工作电压(最高):380VAC;220VDC
最大工作电流:1A
持续电流;0.6A
最大功率:30W
电接点压力表使用工作温度：-25℃~55℃
工作压力上限：不大于仪表上限的2/3
工作环境振动频率不大于25Hz，振幅不大于0.5mm
|
