混凝土路桥快速专用修补材料
一、概述
水泥混凝土路面、机场跑道、海港码头等混凝土结构部位在现代交通及基层自然因素作用下,基面早期病害不断出现,其中裂缝、坑洞、麻面、腐蚀最为普遍。严重影响了这些基础设施的使用功能。为此、我公司成功开发出混凝土快速专用修补材料。目前该产品已经在京沪高铁、北京市政环线维护、太原市政等机场、高速铁路、铁路、机场等得到广泛应用。
该材料是由水泥水化激活剂、超细高强度纤维、固化增强剂、天然纳米等材料复合而成。具有早期强度高、干缩率小，对温度和水泥品种适应性强、与旧水泥混凝土结合力强,相容性好的特点
二、主要技术指
该产品经国家建材检测中心测试、各项技术指标均达到Q/DXLDF001-2010标准要求。
表1 快速修补砂浆的性能指标
|
检 验 项 目 |
技术指标 |
|
I型 |
II型 |
III型 |
|
外观 |
灰白色粉状物无机械杂质 |
灰白色粉状物无机械杂质 |
灰白色粉状物无机械杂质 |
|
凝结时间（min） |
≥60 |
≥30 |
≥15 |
|
砂浆强度
（MPa） |
1h |
抗压 |
—— |
—— |
≥20.0 |
|
2h |
抗压 |
—— |
≥20.0 |
—— |
|
6h |
抗压 |
≥20.0 |
—— |
—— |
|
1d |
抗压 |
≥40.0 |
≥50.0 |
≥50.0 |
|
28d |
抗压 |
≥50.0 |
≥60.0 |
≥60.0 |
|
抗折 |
≥6.0 |
≥8.0 |
≥8.0 |
三、应用范围
混凝土裂缝、麻面、坑槽、破损的修补，桥梁支座的粘结、钢筋的锚固、钢件的快速栽埋，混凝土结构的加固及垫高处理；特别适合于有快速通车要求的大面积水泥混凝土路面、机场跑道工程，防撞墙修复等。
四、使用方法

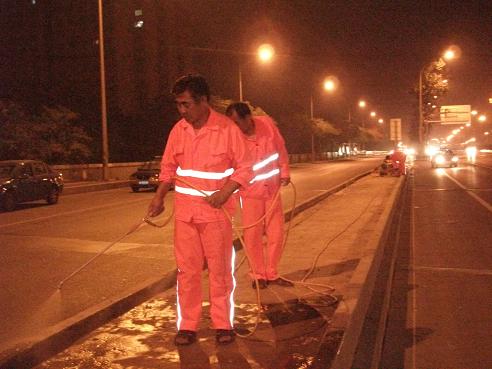

1、进行混凝土路面或机场跑道的修补、沿混凝土结构或路面的裂缝两端向下清理出V型槽。用水润湿混凝土V型槽界面，混凝土快速修补专用材料加入14%的水搅拌均匀并倒入V型槽内抹平即可。
2、处理坑槽、麻面时清理干净基层、将基层润湿后直接涂抹或浇筑在病害部位刮平即可。
3、如需要掺加骨料的部位，骨料的掺入比：10-30%，搅拌均匀。一般20分钟即可固化、1-4小时洒水养护。
五、包装储存
1、25、20公斤袋装或桶装。
2、储存阴凉干燥处、避免明水和潮气、储存期：6个月
六、注意事项
1、施工时戴好手套和口罩，避免吸入粉尘、如将粉料溅入眼睛、一旦溅入立即清洗。
2、本品在5-40℃内使用。
3、本品最好用机械搅拌、每次搅拌量不宜超过40公斤，搅拌时间2-3分钟，要求在30分钟用完。否则、将固化、无法使用。
4、本产品使用不同部位、添加水的比例有所区别、使用时请咨询公司技术部。针对不同工程和部位、我们可以调配不同的产品，可最大限度的满足客户需求。
沈网警备案20040880号
